雁洲水（船）閘工程鋼板樁圍堰型式選擇與實踐

         葉三元 李 蘅

                              (長江勘測規劃設計研究有限責任公司)

摘要:雁洲水(船)閘工程位于廣州市番禺區市橋河河口，由水閘和船閘組成。閘址區地形平坦開闊,河床地基存在較深厚的淤泥層,汛期易受臺風暴潮的侵襲。本文結合工程布置及水文地質條件,經對圍堰型式的比選,最終采用雙排鋼板樁圍堪型式。并較詳細地闡述了圍堰的設計與施工情況,實踐表明選用鋼板樁圍堰具有技術先進、安全適用、占地面積小等優勢,可為類似工程的方案選擇與設計提供有益的參考和借鑒。

關鍵詞:雁洲水(船)閘 鋼板樁 圍堰;

4 鋼板樁圍堰設計與施工

(1)結構設計

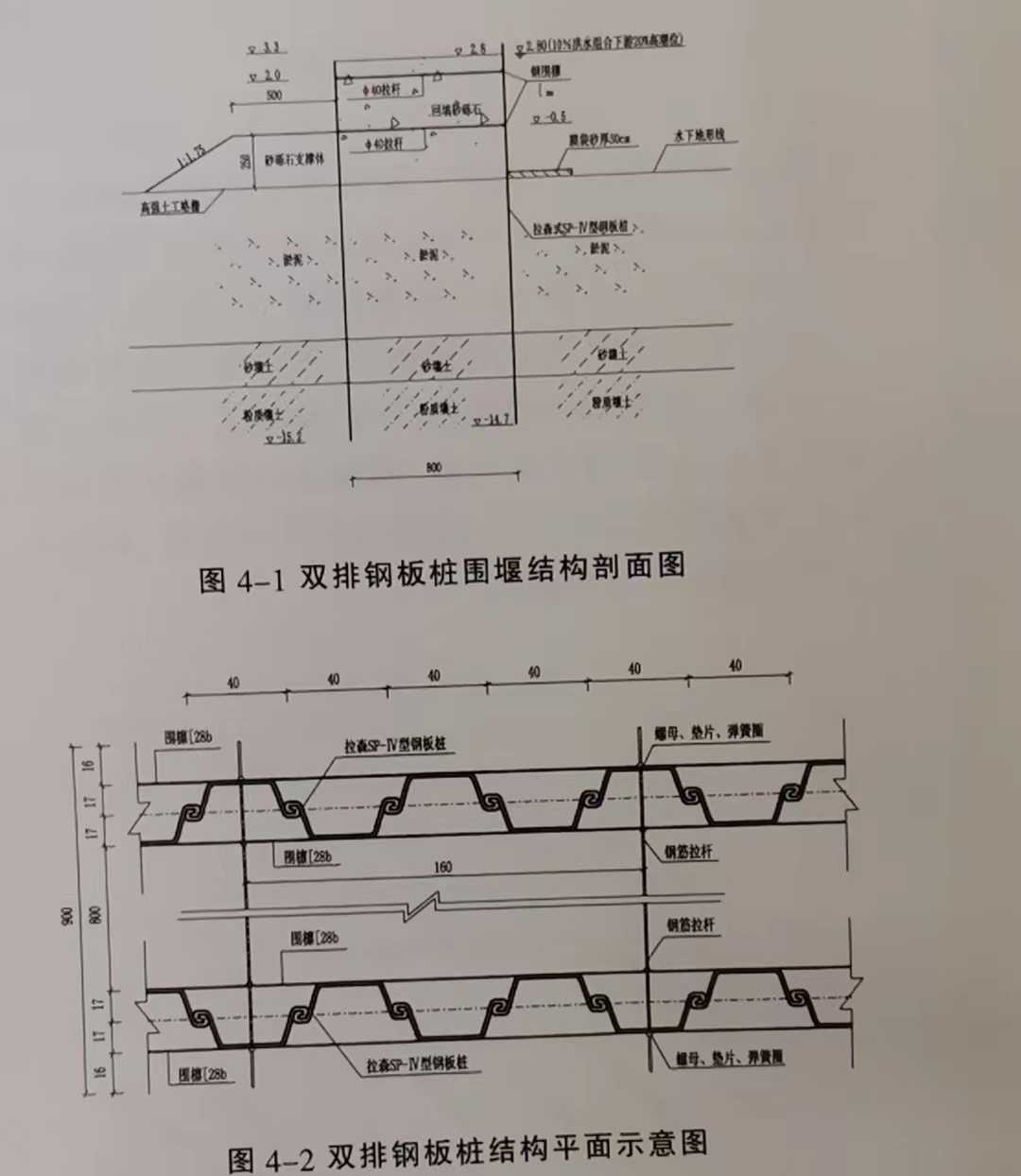

本工程圍堰由雙排拉森式SP-V型鋼板樁組成,迎水側樁頂高程為3.3m,擋水水位為2.8m，背水側樁頂高程為2.8m,兩排樁間距為8m,內外側鋼板樁樁長均為 18m。鋼板樁頂部鋼圍檁采用槽鋼[28b,分別在高程2.0m、-0.5m處設置一道ф40拉桿，考慮鋼板樁幅寬為 400mm，拉桿水平間距擬定為 1.6m。對于河床工程低于-4m的部位,在-0.5m處增設一道 ф40 拉桿。圍堰圍護基坑最大開挖高程-6.3m，較天然河床深約 4m。圍堰結構剖面如圖 4-1,平面示意圖如圖 4-2。

雙排樁之間填料采用砂礫石料，填筑高程為 2.8m。砂礫石料要求級配均勻,含泥量(粒徑小于 0.lmm 的含量)小于5%。滲透系數應大于10-2cm/s。拋填自重壓實干容重大于1.90t/m3,內摩擦角在30°~35°之間。

由于圍堰穩定的需要，圍堰背水側設置高2.0m、頂寬5m的砂礫石支撐體。為減小鋼板樁所受內力,對于河床高程低于-3m和-4m的部位，基坑側支撐體填筑高度需分別加高為2.5m和3.0m;為加強圍堰的結構整體性，參照類似工程經驗，每隔 24m設置一排橫向鋼板樁。

一期基坑面積4.2萬㎡、鋼板樁圍堰軸線全長581.9m,共使用鋼板樁約2900根,總重4500余噸。二期基坑面積約1.5萬㎡，鋼板樁圍堰軸線全長345.7m,共使用鋼板樁約 1700根,總重2600多噸。
