雁洲水（船）閘工程鋼板樁圍堰型式選擇與實踐

         葉三元 李 蘅

                              (長江勘測規劃設計研究有限責任公司)

摘要:雁洲水(船)閘工程位于廣州市番禺區市橋河河口，由水閘和船閘組成。閘址區地形平坦開闊,河床地基存在較深厚的淤泥層,汛期易受臺風暴潮的侵襲。本文結合工程布置及水文地質條件,經對圍堰型式的比選,最終采用雙排鋼板樁圍堪型式。并較詳細地闡述了圍堰的設計與施工情況,實踐表明選用鋼板樁圍堰具有技術先進、安全適用、占地面積小等優勢,可為類似工程的方案選擇與設計提供有益的參考和借鑒。

關鍵詞:雁洲水(船)閘 鋼板樁 圍堰;

3 鋼板樁圍堰型式選擇

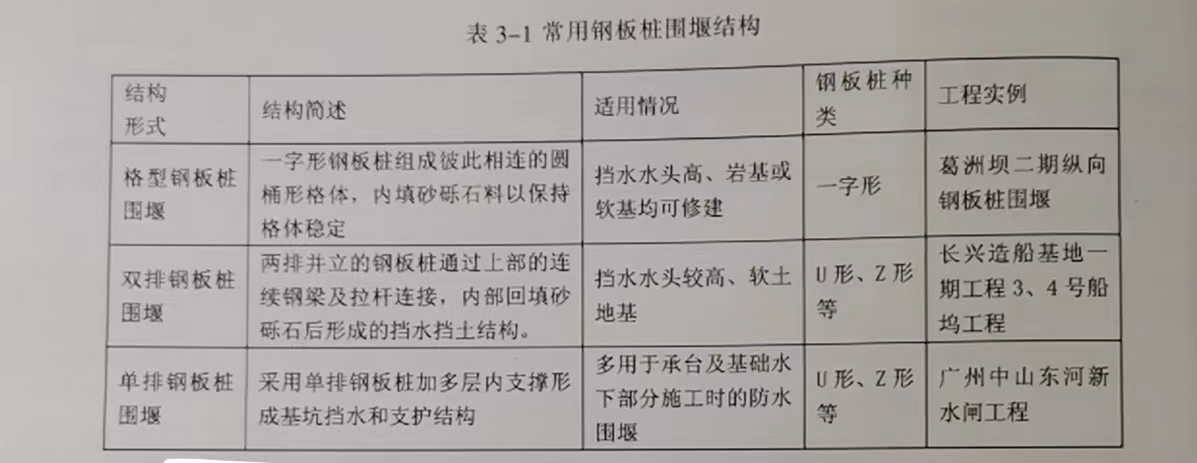

目前，鋼板樁應用于圍堰工程主要包括格型鋼板樁圍堰、雙排鋼板樁圍堰和單壁鋼板樁圍堰等型式,具體適用條件及工程實例見表 3-1。

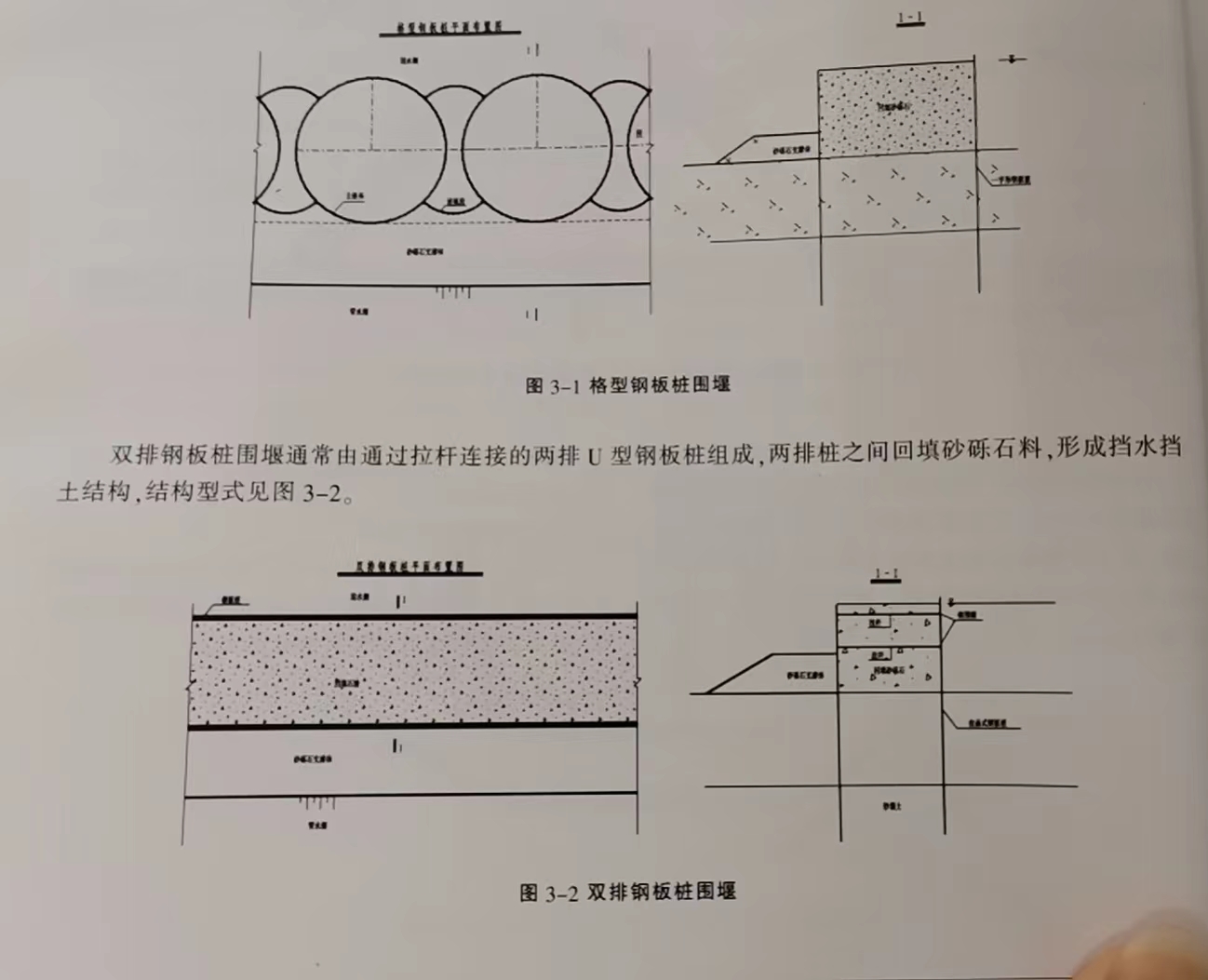

格型鋼板樁圍堰是由一系列彼此連接的一字型鋼板樁格體所組成的臨時擋水擋土建筑物,格體鋼板被的鎖口相互扣接形成一定形態的封閉空間,內填砂礫石料以保持格體穩定,結構型式見圖 3-1。

雙排鋼板樁圍堰通常由通過拉桿連接的兩排U型鋼板樁組成,兩排樁之間回填砂礫石料,形成擋水擋土結構,結構型式見圖 3-2。

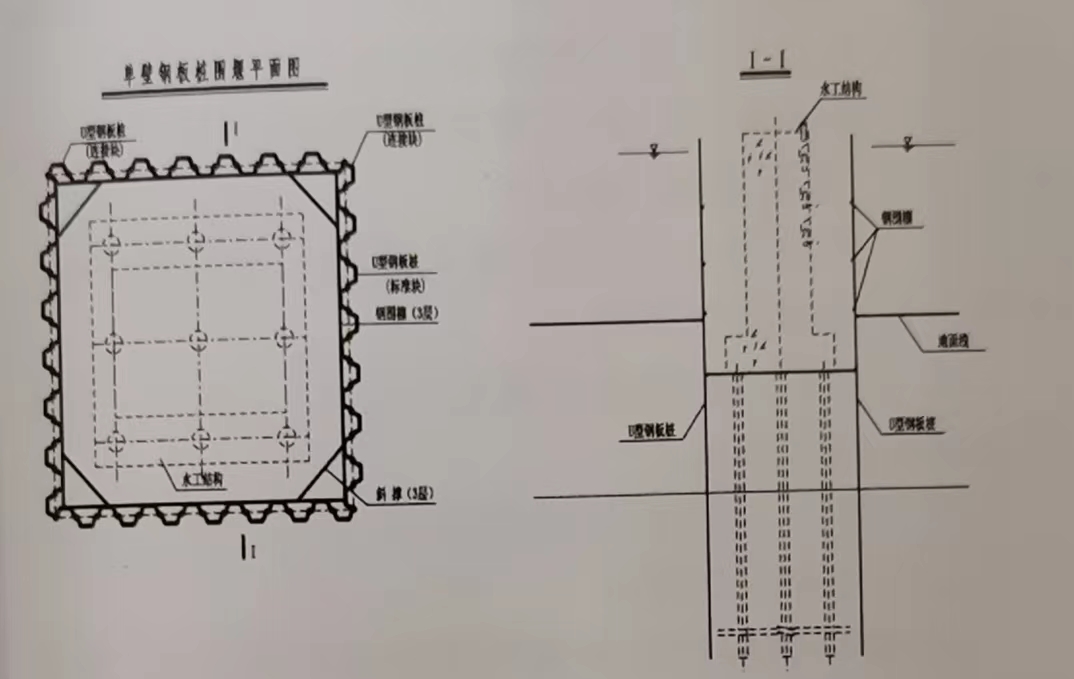

單壁鋼板樁圍堰是采用單排鋼板樁加多層內支撐形成基坑擋水和支護結構，多用于承臺及基礎水下部分施工時的防水圍堰，結構型式見圖3-3。

單壁鋼板樁圍堰主要采用鋼板樁加多層內支撐形成獨立基坑，在本工程中可用于靠船墩等獨立結構。格型鋼板樁圍堰和雙排鋼板樁圍堰對于本工程一、二期圍堰均可采用;格型鋼板樁圍堰所采用的一字型鋼板樁,國內多用于碼頭永久性工程,重復利用的較少，材料需進口購買，如需租賃費用也相對較高;對于雙排鋼板樁圍堰通常采用的U型鋼板樁,目前我國生產工藝成熟,容易在國內市場購買或租賃，成本相對較低。因此,本工程一、二期圍堰推薦采用雙排鋼板樁型式。
