4.1.3吊出,曳航

在浮吊船上裝備吊具及帶夾頭集合的振動錘,首先用振動錘夾住鋼板樁,在鋼板樁的頂部事先開好的孔中穿過防止掉落用的銷釘。然后,在上段連接的吊環上安裝繩索,拆除上部導架和下部導架間的連接螺栓后,將預制單元與上部導架一起起吊,拖曳航行去打設現場。

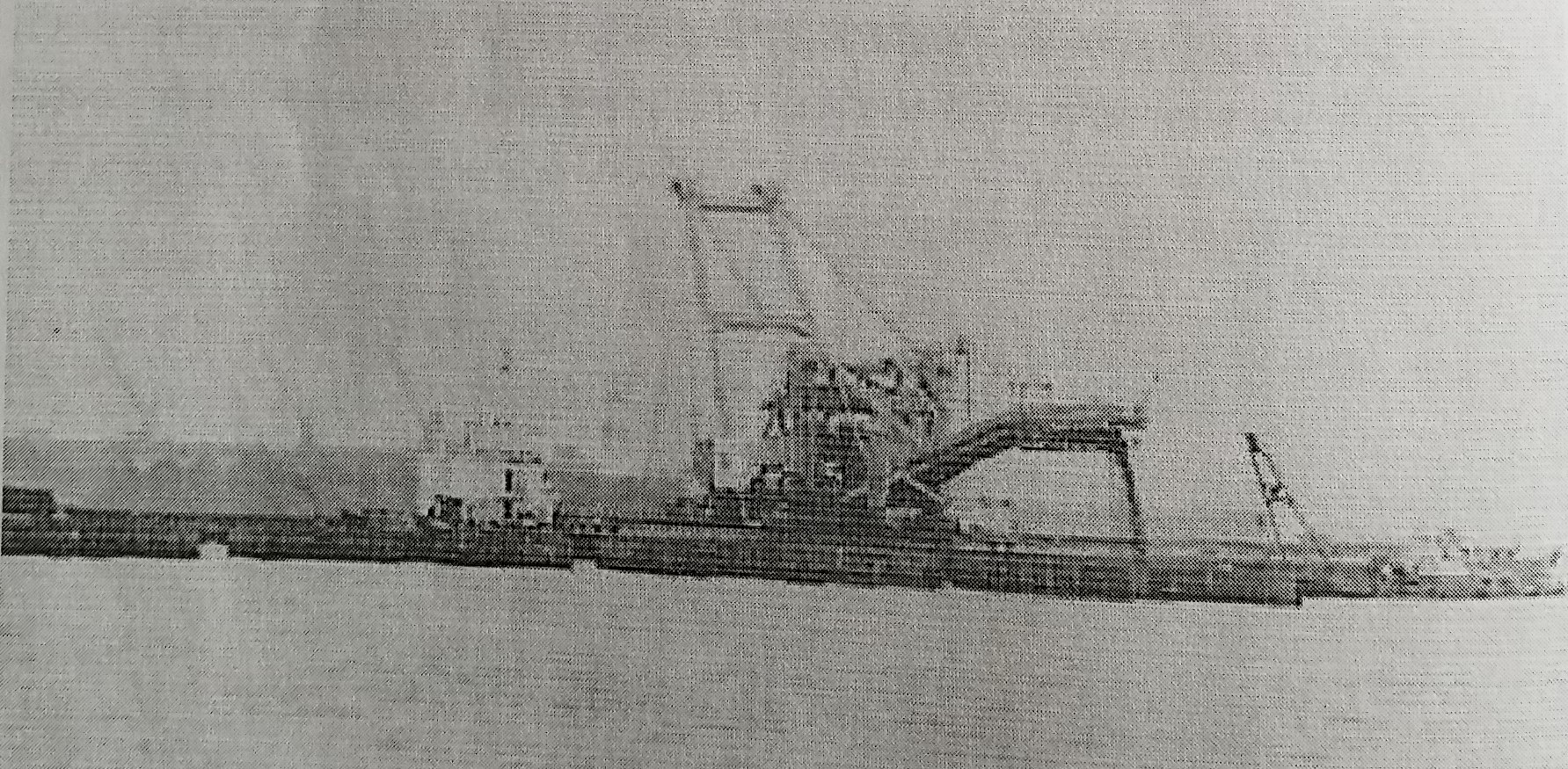

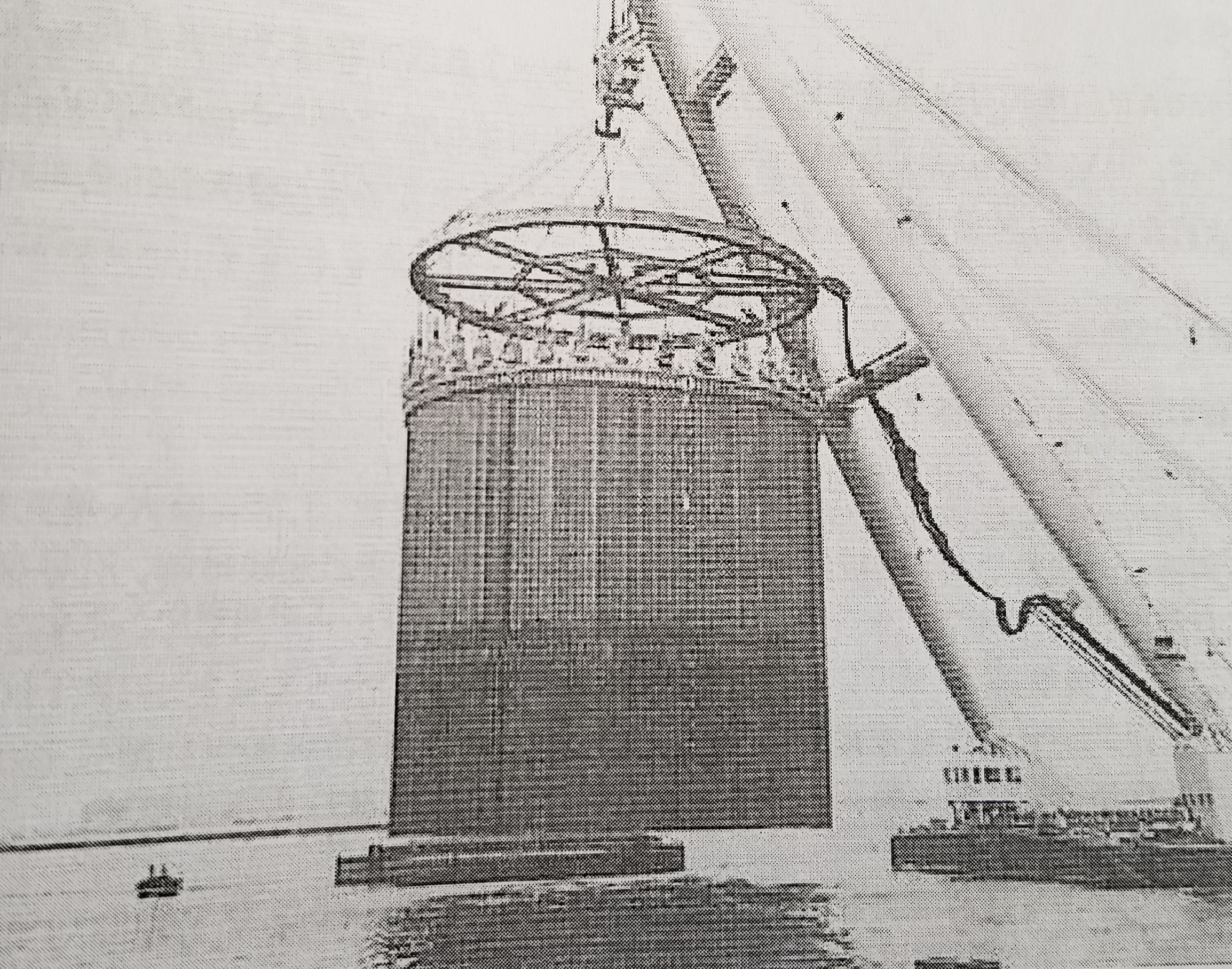

照片-3.4.1單元的曳航

4.1.4安裝,打設

   用經緯儀等決定正確的位置后,將拖曳來的單元沉入海底。再度確認位置后,一起開動后述的帶有夾頭集合的振動錘,充分注意單元的移動、傾斜以及扭轉的同時開始打入。打入途中發現異常時,通過調整振動錘的運轉,有時需將單元整體拔出后再次打入等進行修正打完后,卸下防止掉落用的銷釘,松開振動錘的夾頭,吊起上部導架,進行填充。吊好上部導架的浮吊船,為了組裝下個單元航行回基地。

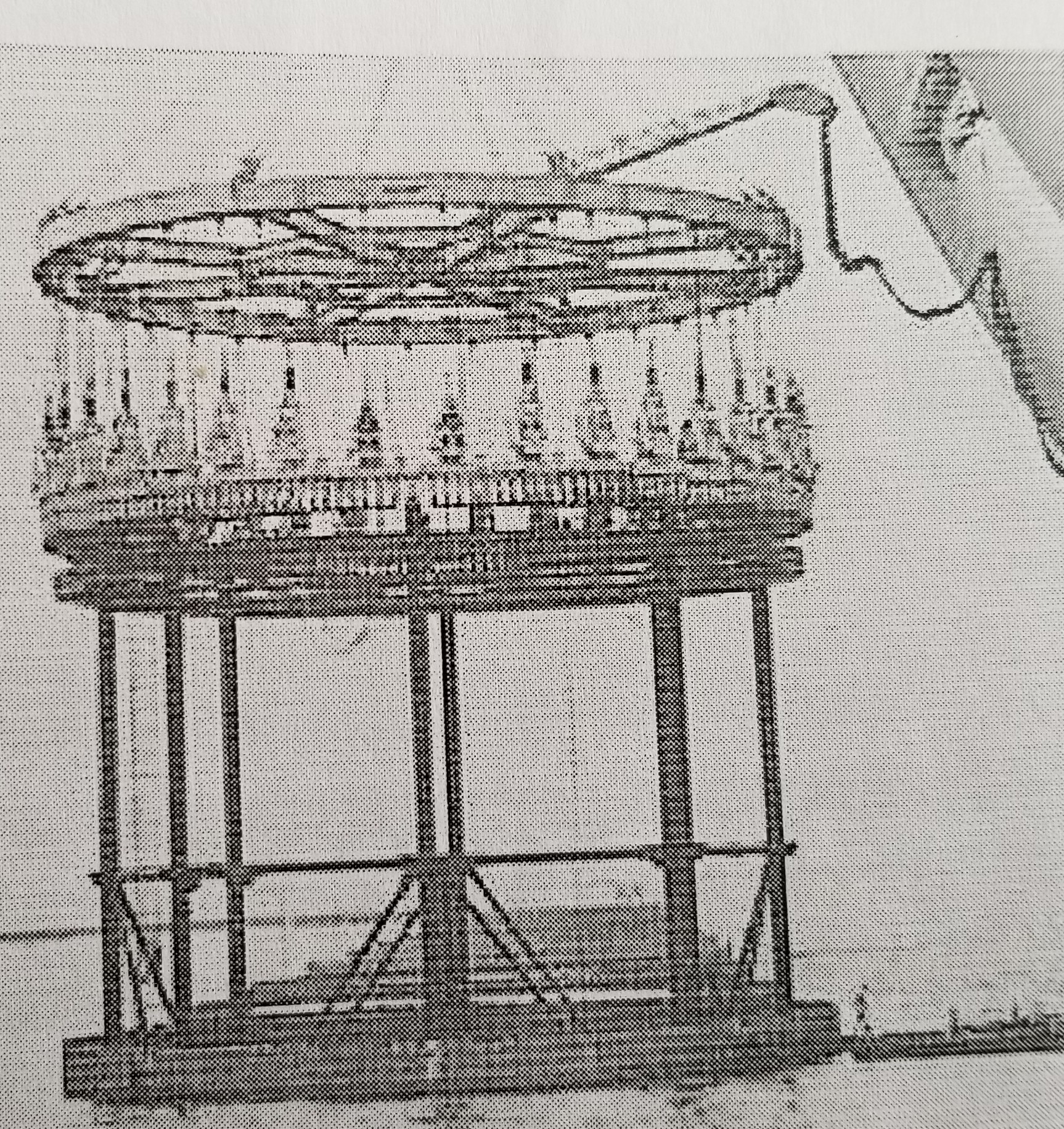

照片-3.4.2上部導架與振動錘

4.1.5填充

還未填充的單元對波浪的穩定性低,所以打設完后必須立即填充。填充時,為了防止單元的傾斜、扭轉,并在單元的圓周方向作用有均布土壓力,從單元中央開始按順序進行投入。填充材料采用優質的砂、石,填充作業船采用挖掘船和運卸船等。

4.1.6圓弧部的施工

圓弧部的施工在主體單元填充完后即可進行。

（1）搭建

圓弧部的鋼板樁與主體單元一樣在組裝作業基地搭建。工程規模大、單元數量多時,使用圓弧專用的導架。鋼板樁的搭建與主體單元一樣用塔吊逐塊吊起,沿導架將每一塊臨時固定

(2)吊出,曳航

使用裝備有與振動錘數量相配的圓弧專用吊具,和有特殊的保持圓弧形狀的金屬件的圓弧專用的浮吊船,將預制好的圓弧部的鋼板樁拖曳航行到建設現場。

3)打設,填充

將拖曳到現場的圓弧部的鋼板樁吊入已打設好填充完的單元主體的T形鋼板樁中間閉合后,一起開動振動錘打入。但是,對于圓弧部的施工,當單元主體發生傾斜、變形時,振動錘的打設變得困難,可采用液壓錘打設2~3塊來處理。圓弧部的填充根據與單元主體相同的要領來實施。
