第4章鋼板樁單元施工法

    鋼板樁單元工法是將直線型鋼板樁按圓形打設,通過其內部投入的中間填土的剪切抵抗力、重量和鋼板樁的 Interlock tension(鎖口拉力)等抵抗土壓力、水壓力等外力的重力式構造物。直線型鋼板樁與其他鋼板樁不同,因?yàn)槠洫?dú)特的形狀、機能,必須用如下所述的特殊施工法。

4．1預制鋼板樁單元施工法

對于現場打設鋼板樁單元的施工來說,搭建、打設等需要一定日子,其間易受氣象、海象條件的影響,視情況在施工中有倒塌的危險。預制鋼板樁單元施工法可以解決該不足。事先在陸上或者平靜的海域內設置的組裝基地按圓形插入直線型鋼板樁,用浮吊船搬運到建設現場,在規定的位置安裝,使用帶有多個夾頭集合的振動錘一次將鋼板樁打入,是快速建造單元構造物的施工法。它有以下特長

①   適于快速施工

從單元的搭建到填土為止的操作在2~3天內就可以完成,比現場打設鋼板樁單元施工法可以縮短1/10~1/7左右的施工時間

②   施工時安全性高

因?yàn)閱卧慕M裝在靜止水域或者陸上的場地里進行,鋼板樁的鎖口不會分離,單元主體的傾斜、扭轉也小,搭建的精度很高。其次,現場安裝完后到填充結束的時間很短,受氣象、海象條件的影響較小,可以安全施工。預制鋼板樁單元工法的施工順序如圖3.4.1所示。

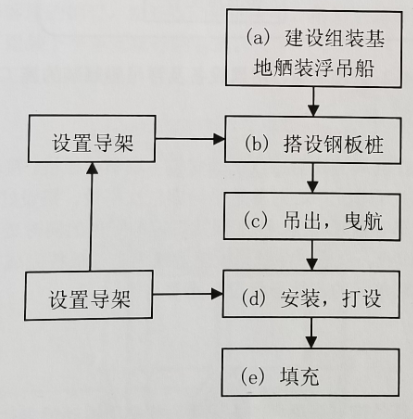

圖-3.4.1預制鋼板樁單元工法的施工順序

4．1．1建設組裝基地,舾裝浮吊船

首先,為了鋼板樁單元的預制化,在建設現場附近的靜止水域或陸上建設組裝作業基地通常,組裝基地設置在浮吊船可進入左右深度的水域或岸墻上。為了使單元吊出到填充在1天內完成,考慮到浮吊船的曳航速度,建設現場與組裝基地的距離應在8km以內。

組裝基地的位置以及布置經考慮施工長度,工期,單元規模等決定,組裝基地的設備有鋼板樁搭建用的塔吊,導架(上部導架、下部導架,弧形導架)。其次,作為附屬設備還有鋼板樁堆置場,單元吊升用的吊具,以及振動錘的堆置場,受配電設備等組裝基地,附屬設備和浮吊船的舾裝順序如圖-3.4.2所示。

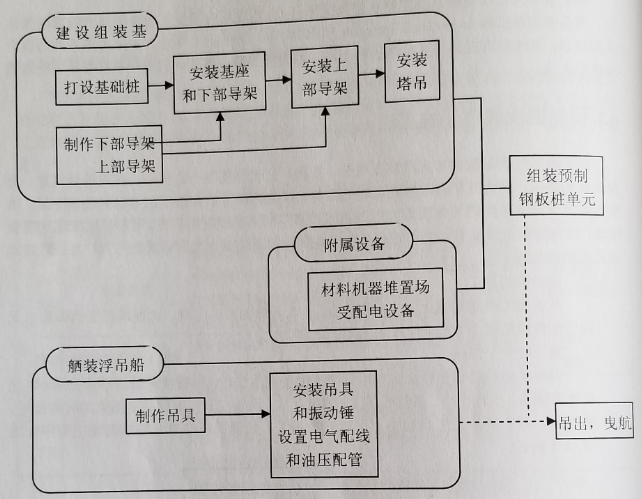

圖-3.4.2組裝基地、附屬設備及浮吊船舾裝的施工順序

4.1.2鋼板樁的搭建

鋼板樁搭建時首先在圓周的四等分點正確安裝4塊引導板樁。接著,用塔吊將鋼板樁逐塊起吊,在引導板樁間關于單元中心對稱地沿導架依次搭設。搭設好的鋼板樁每10塊左右在上段連接處用導鏈滑車等臨時固定,注意保持規定的圓形的同時進行搭建。一般風速超過lom/sec時應停止搭建作業。最后,將引導板樁替換為主體板樁完成搭建。搭建完成后,需確認鋼板樁的咬合狀態和單元的整體形狀沒有異常。
