1.2鋼管樁（JIS A 5525-1994）

1.適用范圍  該規格對土木、建筑等構造物的基礎中使用的焊接鋼管樁（以下簡稱為樁）作了規定。

      備注   1.包括防止地基滑動的樁。

             2.該規格引用的規格列在附表1中。

      參考   對于防止地基滑動的無縫鋼管和離心鑄鋼管有JIS G 3444和JIS G 5201 。

2.種類和符號  樁的種類有兩種，其符號如表1所示。

表1種類的符號

3.樁的構成和各部分的名稱  樁的構成和各部分的名稱如下。

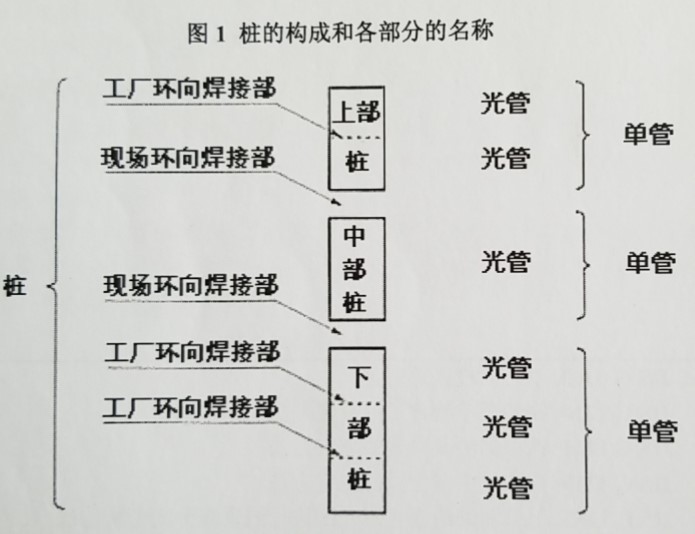

（1）樁的構成分為單管和單管的組合，各部分的名稱如圖1所示。

（2）光管指將鋼帶或鋼板通過電弧焊接或電阻焊接制造的管。單管就是指光管或者在工廠對光管進行環向焊接得到的連接管。

     光管的焊接縫處相互必須交錯圓周的1/8以上焊接。

（3）現場連接的單管的上側稱為上部樁，中部成為中部樁，下側稱為下部樁。但中部樁由2根以上組成時，從下往上稱為中1，中2樁。

4.化學成分 對光管進行9.1的試驗，其高爐鋼分析值如表2所示。

                                表2化學成分        單位%

備注  如必要的話可添加上表以外的合金元素

5.機械性能  對光管進行9.2和9.3所述的試驗，其抗拉強度，屈服點或屈服強度，伸長率，焊接部位的抗拉強度以及壓扁性如圖3所示。

                                表3機械性質

6.焊接材料和附屬品 焊接材料和附屬品如下。

（1）焊接光管作為單管時工廠環向焊接及安裝附屬品時使用的焊接材料需超過光管及附屬品材料的抗拉強度，根據以下規范取。

JIS Z 3211

JIS Z 3212

JIS Z 3312

JIS Z 3313

JIS Z 3351

JIS Z 3352

（2）附屬品用JIS G 3101 中與SS400等同或者以上的材料。

7.形狀，尺寸，質量和容許誤差

7.1形狀   樁的形狀如下。

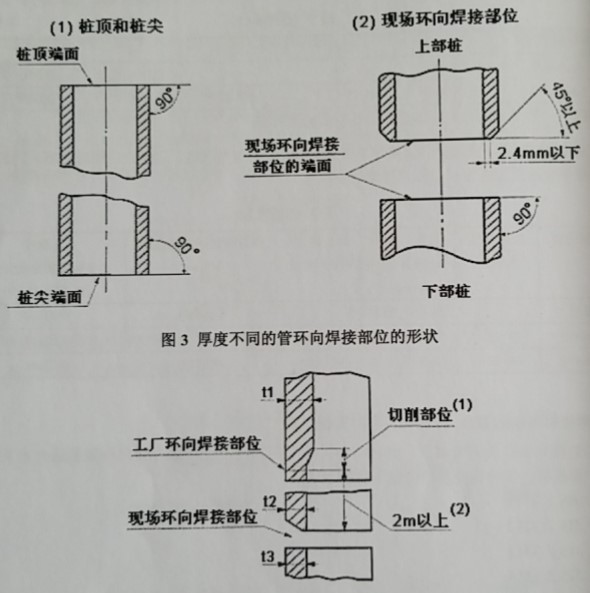

（1）樁兩端及現場環向焊接部位的形狀如圖2所示。厚度不同的管連接時原則上按圖3那樣事先在工廠加工。但是，對補強或加工有特殊要求時，可根據交付雙方達成的協議。

注（1）管內側削部位的長度要比4（t₁-t₂）大。但是，當t₁-t₂小于2mm時，或工廠環向焊接部位內外面焊接時的t₁-t₂小于3mm，不切削也可以。

  （2）工廠環向焊接時光管長度原則上要大于2m。

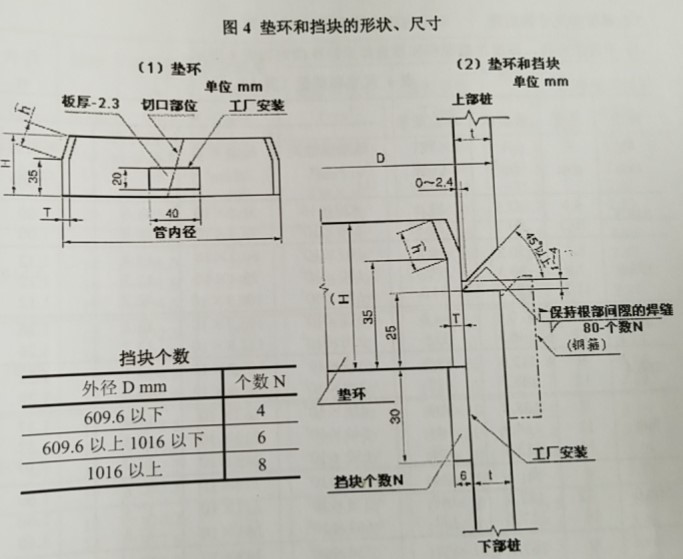

（2）樁的現場環向焊接部位作為墊板所使用的墊環的形狀，尺寸和下部樁上安裝的擋塊的尺寸在沒有特別指定時如圖4所示。

  墊環的厚度和高度                       單位mm

注（³）采用掏挖法時為50⌒mm。
