第一章         考慮生態系的河流護岸 1.2生態板樁

建設省土木研究所，財團法人土木研究中心和民間五個公司（NKK，川崎制鐵（株），（株）Kubota，新日本制鐵（株），住友金屬工業（株））進行了“關于考慮生態系的鋼板樁河流改建工法的開發的共同研究”，這里對開發的新的鋼板樁護岸中的生態板樁進行說明。

1.2.1概念圖，特長

     （1）概念圖

          概念圖如圖-。1.4所示。

（2）特長

       1）水邊的連續性（植被鋼板樁護岸工法）

          為了不截?cái)嗨蚝完懙兀３謾M向的連續性，而建造了植被區域。例如，鋼板樁的頂端沒于水中，鋼板樁的墻面不出現于水面以上。

       2）確保透水性（透水性鋼板樁）

          用具有透水性的鋼板樁可以維持自然的地下水流。

          在鋼板樁上開孔，使其擁有透水性。

3）水中多樣的空間（植被翅板，鋼管魚巢）

   為了給水中植物，魚類創造生存空間，在鋼板樁前設置翅板和鋼管魚巢。

1.2.2植被鋼板樁護岸工法

      （1）工法概要

           植物鋼板樁護岸是鋼板樁的頂部位于水面下從而創造水域到陸地的連續性，法平面上用石墊和植被等多孔材料，考慮植被的恢復，生物等的多自然型鋼板樁護岸。

      （2）護岸構造

           植物鋼板樁是由鋼板樁，石籠墊和植被墊等多孔材料組合而成的構造。

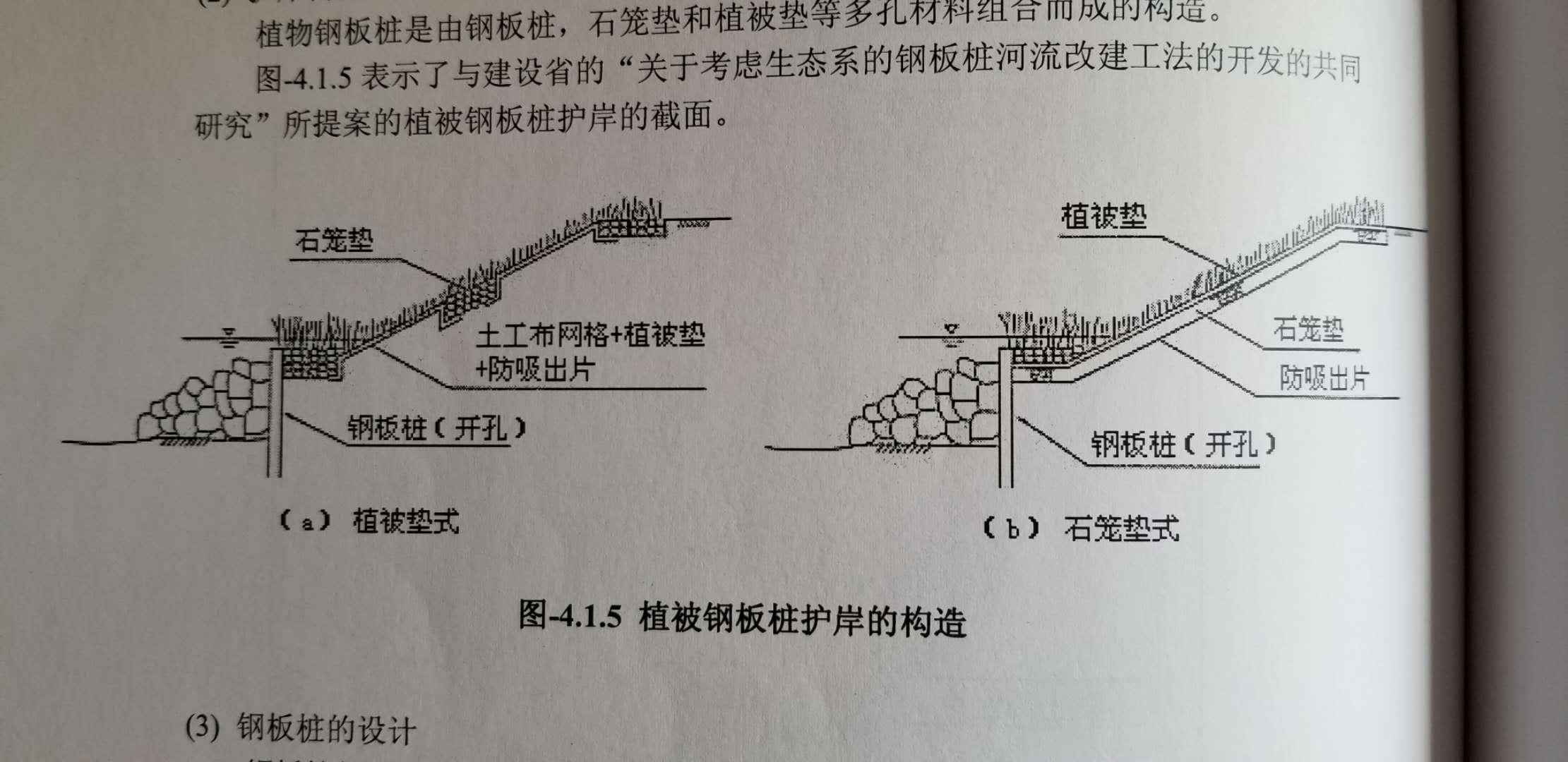

           圖-4.1.5表示了與建設省的“關于考慮生態系的鋼板樁河流改建工法的開發的共同研究”所提案的植被鋼板樁的截面。

 （3）鋼板樁的設計

           鋼板樁的設計以《災害重建工程的設計要領：（社）全國防災協會》的第3篇第1章設計資料為基準。

      （4）鋼板樁的施工

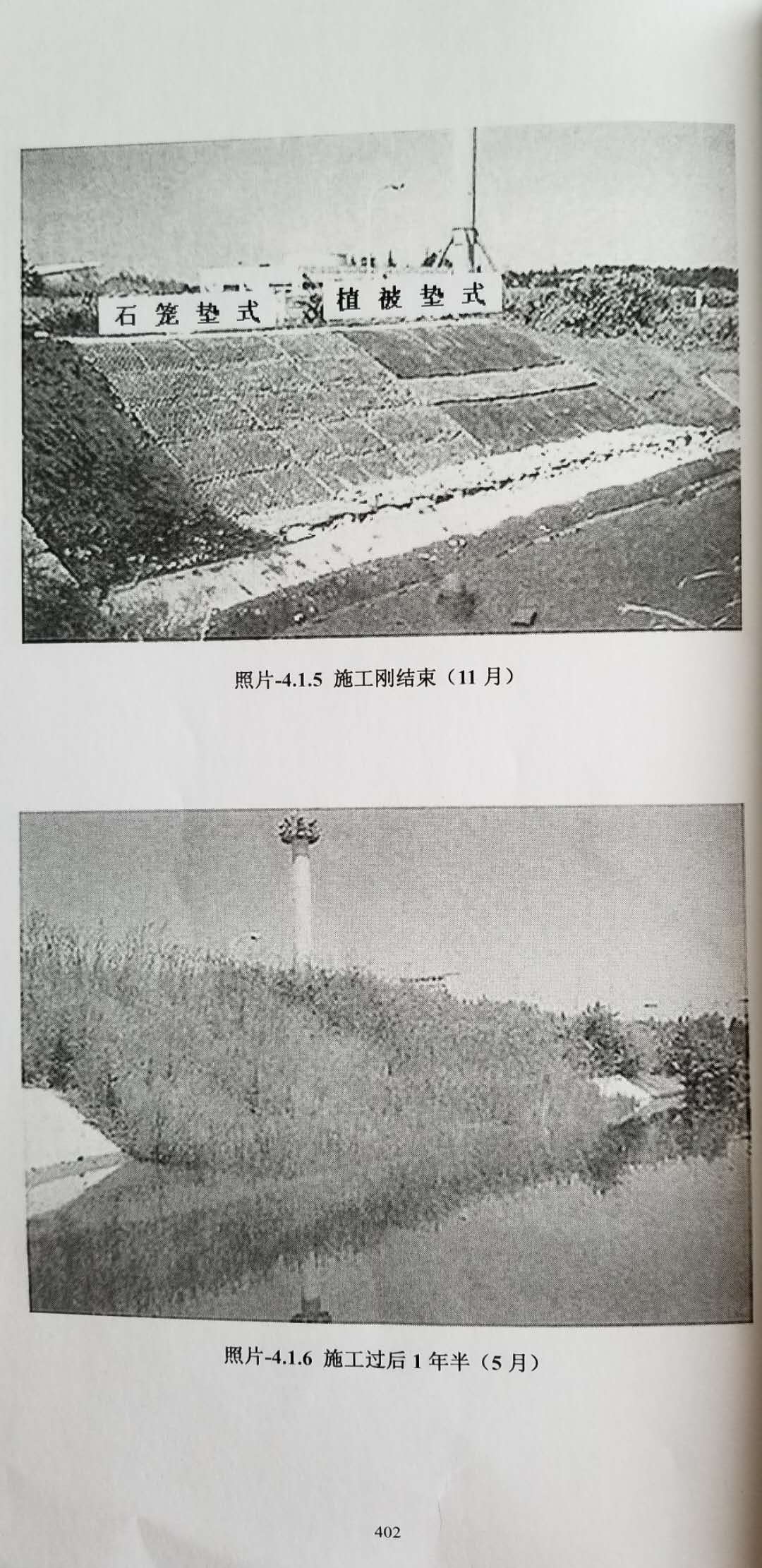

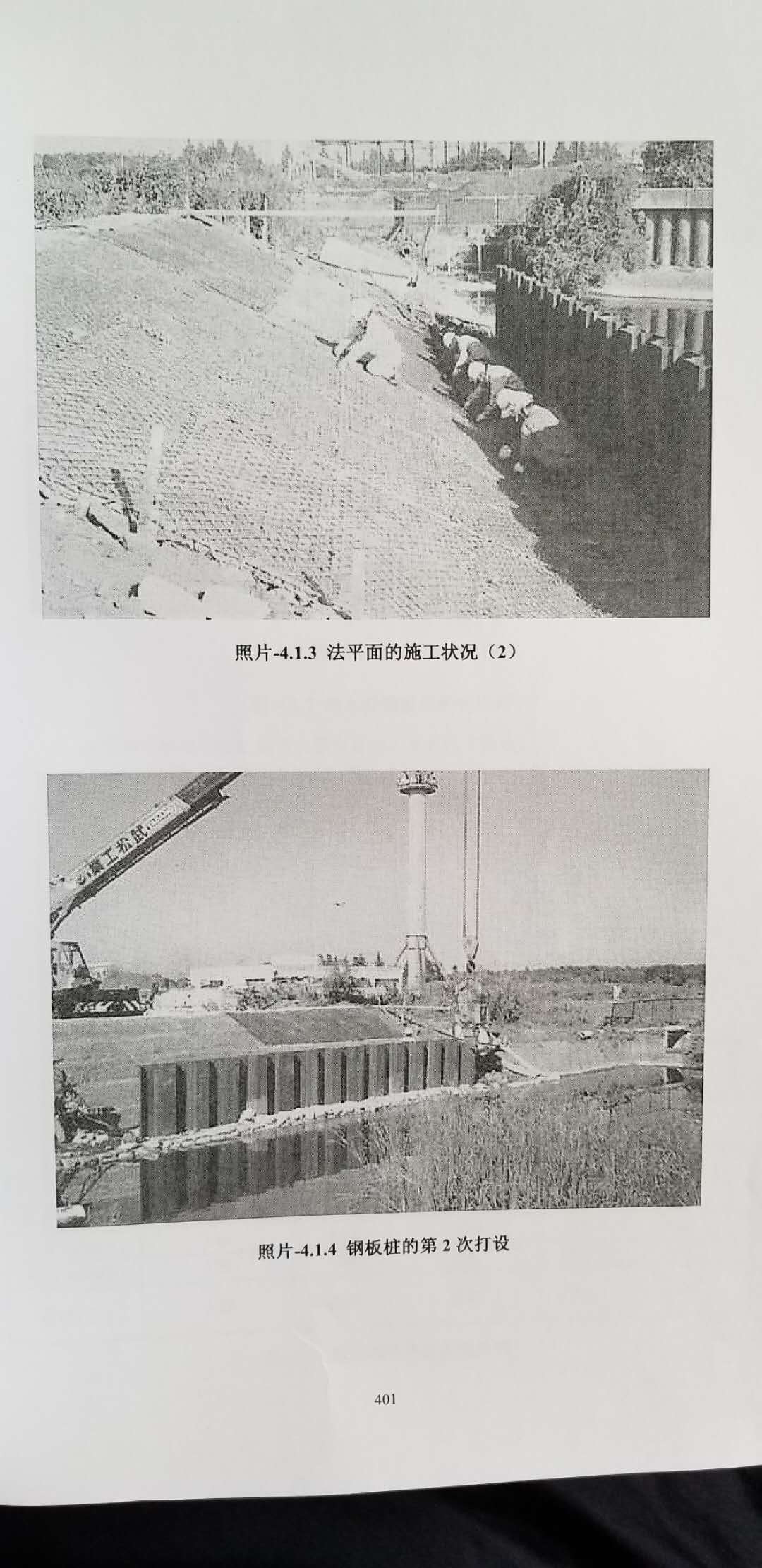

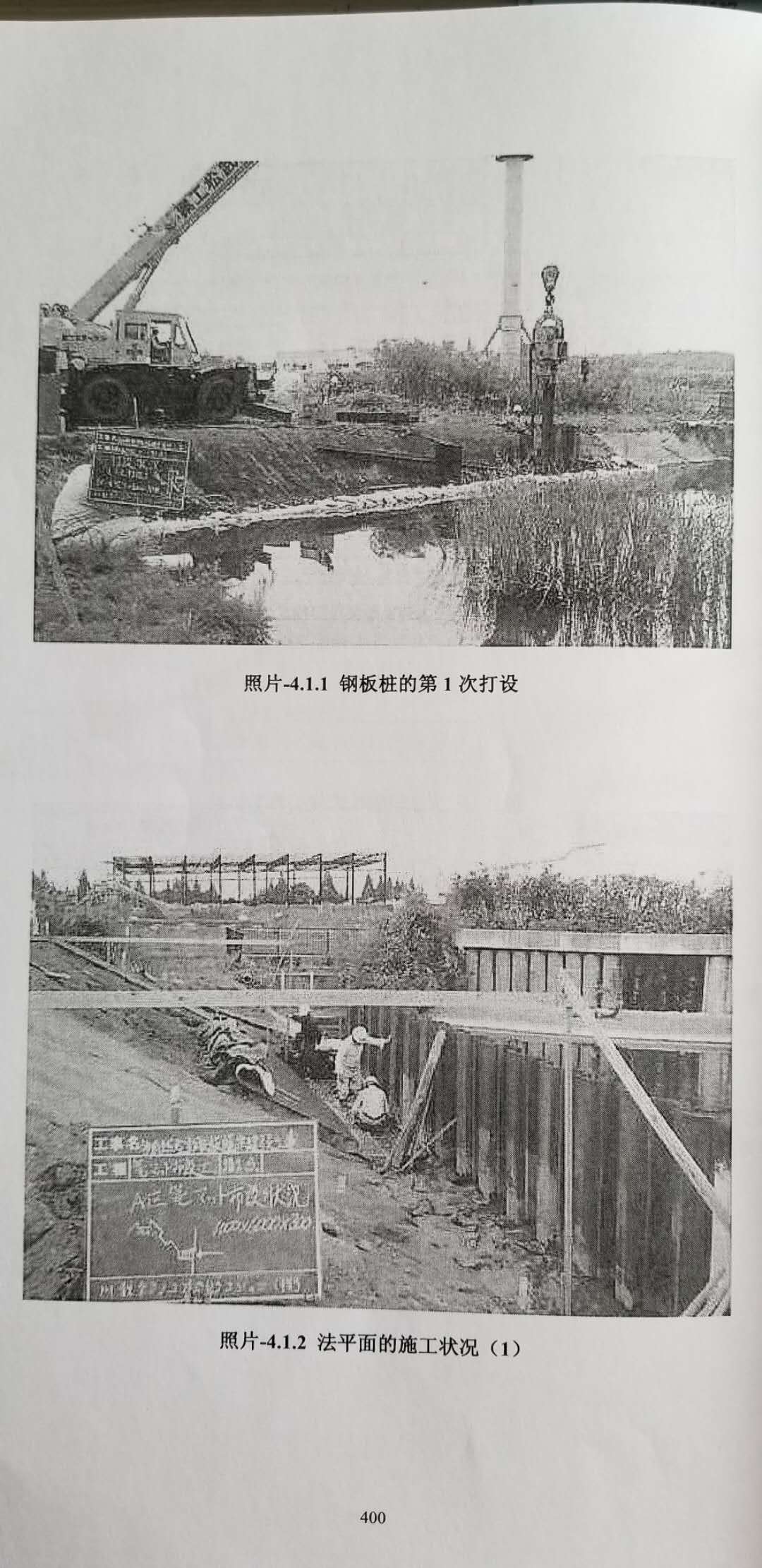

           圖-4.1.6表示了植被鋼板樁護岸的施工流程。植被鋼板樁護岸的施工特點為施工法平面時，先使鋼板樁停于一定高度充當臨時圍堰，再次打設好后進行水中切斷使鋼板樁的頂部淹在水中。共同研究中實施工況如圖片-4.1.1~4.1.6所示。
