7.2.5海洋環(huán)境的腐蝕

設(shè)置在海中的鋼板樁的腐蝕速度的分布模式如圖-3.7.8所示。在飛沫帶,由于海水的飛沫和潮汐,鋼表面一直存在有薄的水膜,因?yàn)橥ㄟ^(guò)該膜的氧的供給很豐富,鋼的腐蝕速度極大。此外,如果受到海面漂浮的流木,船,波浪等的沖擊,腐蝕也可能加速。在潮汐帶受到海水引起的周期性的反復(fù)浸漬,狀況與飛沫帶類(lèi)似。但腐蝕速度與飛沫帶相比非常小。這是由于潮汐帶部分與緊挨潮汐帶以下部分之間由于氧的供給的差別形成巨大電池(通氣差電池),潮汐帶成為陰極腐蝕減少,緊挨潮汐帶以下成為陽(yáng)極促進(jìn)了腐蝕。圖-3.7.8中緊挨潮汐帶以下發(fā)現(xiàn)的腐蝕的峰值反映了這個(gè)現(xiàn)象。海上大氣部,因?yàn)轱w來(lái)的海鹽粒子(有時(shí)是海水飛沫)很多,與陸上大氣相比腐蝕環(huán)境更為嚴(yán)酷。此外,象沿海工業(yè)地帶那樣,如有亞硫酸氣體的影響,腐蝕會(huì)更大。

海中的腐蝕僅次于飛沫帶,但如前所述,考慮到在緊挨潮汐帶以下的腐蝕速度增大,在淺海處水深方向腐蝕速度大致相同。

在海中和潮汐帶,海草或生物附著在鋼表面,形成的氧濃度電池或附著生物的死亡產(chǎn)生的有機(jī)物,細(xì)菌等會(huì)促進(jìn)腐蝕。在污染海域,夏季硫酸鹽還原細(xì)菌的繁殖很顯著,因?yàn)榱蛩猁}還原細(xì)菌會(huì)促進(jìn)陰極的反應(yīng),所以夏季腐蝕更大。該細(xì)菌作用大多在海中到海底泥漿中更為強(qiáng)烈

在海底土中,與海水的接觸較少,氧的供應(yīng)也較少,所以成為海洋環(huán)境中腐蝕最慢的地方。但是,與污染海域相同,在堆積泥漿的地方,因?yàn)榱蛩猁}還原細(xì)菌的作用,腐蝕速度比海中還大。

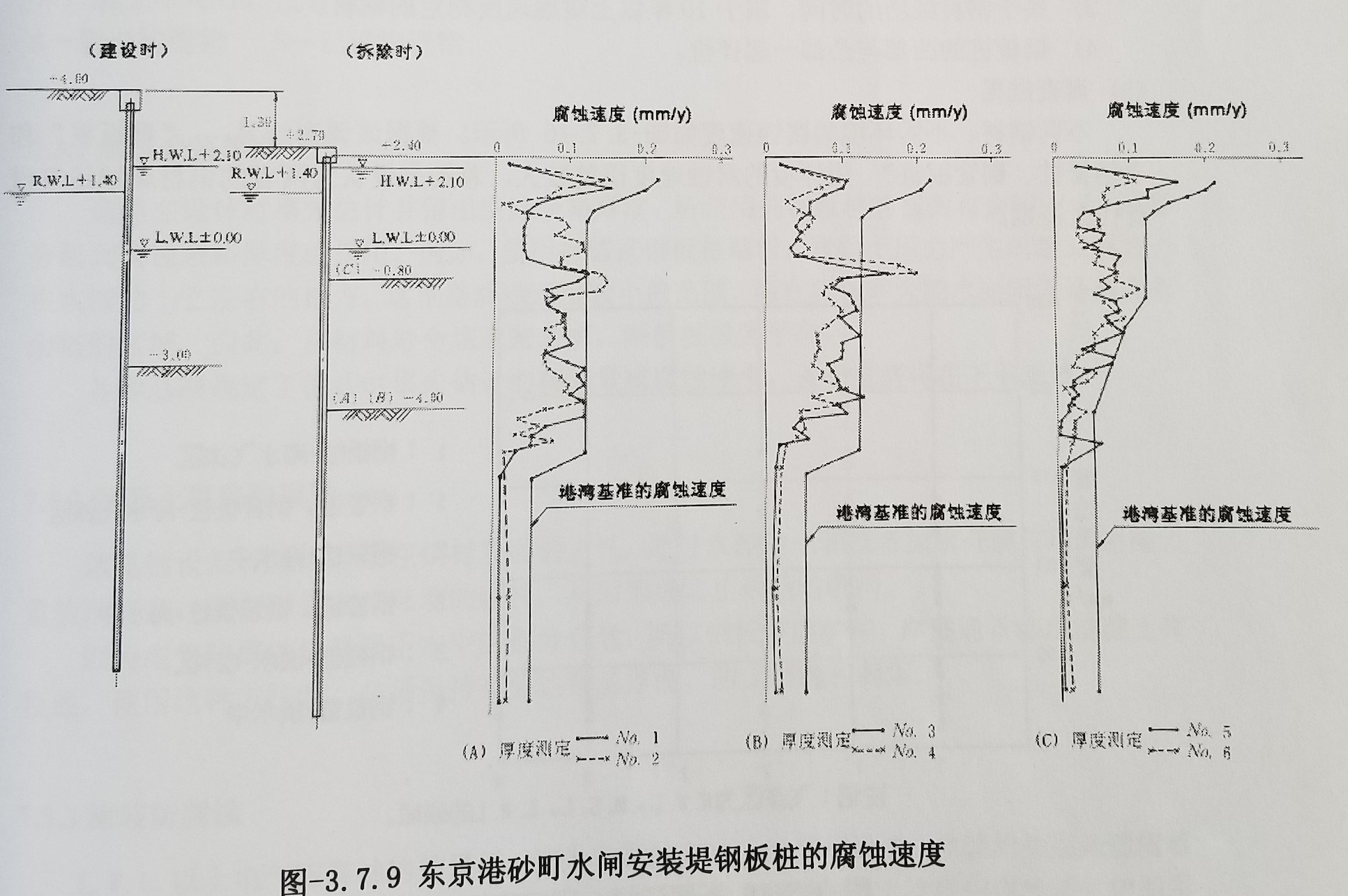

鋼板樁技術(shù)研究委員會(huì)在1980年受東京都港灣局的委托,以掌握東京灣的鋼板樁腐蝕實(shí)態(tài)為其內(nèi)容之一,對(duì)舊的砂町水閘的安裝護(hù)岸所使用的鋼板樁進(jìn)行了腐蝕調(diào)查。這些鋼板樁是長(zhǎng)度為14m的II型(材料為SY295),因?yàn)榈鼗两颠@座1963年所造的水閘機(jī)能變得危險(xiǎn)了,等新建設(shè)的砂町水閘完成后,舊的鋼板樁被拆除,它們一共被使用了18年。其間,安裝堤整體沉降了1.3m,加上海底面有部分堆積了土砂等,環(huán)境多少有些特殊,不過(guò),通過(guò)從鋼板樁的腹板平坦處采取的樣本厚度推定的每年的腐蝕速度如圖-3.7.9所示。在該圖中一起表示了《港灣設(shè)施技術(shù)上的基準(zhǔn)·解釋》所記述的每年腐蝕速度。該數(shù)值:1)因?yàn)橹烂磕甑牡鼗两盗?/span>,以此為基礎(chǔ)推定了各部位的滯留年數(shù)。2)認(rèn)為鋼板樁前面的堆積在18年內(nèi)以一定的速度進(jìn)行,逆算了深度方向的腐蝕速度。該圖中,整體的腐蝕傾向雖然與一般的海洋環(huán)境多少有些差異,但除了一部分地方以外,基本上都被基準(zhǔn)所示的腐蝕速度所包括了

（砂町水閘安裝堤鋼板樁的腐蝕調(diào)查報(bào)告書(shū)，東京都港灣局，鋼管樁協(xié)會(huì) 鋼板樁技術(shù)研究委員會(huì)，1981年3月）
