第七章腐蝕與防腐蝕-7.2使用環(huán)境與腐蝕-7.2.3淡水環(huán)境的腐蝕
7.2.3淡水環(huán)境的腐蝕
一般河流與海水不同，鹽離子較少，所以導(dǎo)電度低，通常腐蝕量較少。
根據(jù)東京都內(nèi)河流護(hù)岸構(gòu)造物所使用的鋼板樁的腐蝕狀況的調(diào)查結(jié)果，鹽分濃度C1-在100mg/l以下的河流的生物附著狀況與腐蝕形態(tài)歸納在表-3.7.2中?？芍}分濃度較低的河流中附著生物沒(méi)有海洋環(huán)境一般可見(jiàn)的藤壺和貽貝等貝殼，卻可見(jiàn)到傾向于較多附著藻類和水苔。此外，腐蝕狀況也表現(xiàn)出傾向于比較平坦的全面腐蝕。該河流的腐蝕速度如表-3.7.3所示。從結(jié)果可知鹽分濃度小的一般河流的平均腐蝕速度為0.03~0.08mm/y那樣小的值。而且，局部腐蝕的最大值（平均）0.1~0.24mm/y也比海洋環(huán)境小。
表-3.7.2一般河流的腐蝕狀況
|
河流名 |
附著物狀況 |
腐蝕形態(tài) |
鹽分濃度（C1-mg/l） |
|
A河流最上流域 （距河口15km以上） |
附著有藻，水苔 沒(méi)有貝殼附著 |
比較平坦的全面腐蝕 |
（100以下） |
|
B河流 |
附著有油類，水苔類 |
比較平坦的全面腐蝕，一部分底腳以下為強(qiáng)烈凹凸的全面腐蝕 |
100~150 |
|
C河流 |
附著有藻，水苔 |
比較平坦的全面腐蝕 |
55~65 |
|
D河流 |
附著物少 附著有薄的水苔類 |
比較平坦的全面腐蝕 |
40~80 |
|
E河流 |
附著有水苔，青苔 |
比較平坦的全面腐蝕 |
50~90 |
注）鹽分濃度（）內(nèi)是從與電流傳導(dǎo)率的關(guān)系曲線推得的值（鋼板樁腐蝕調(diào)查（隅田川外13河流）報(bào)告書(shū)，東京都建設(shè)局，1984年）

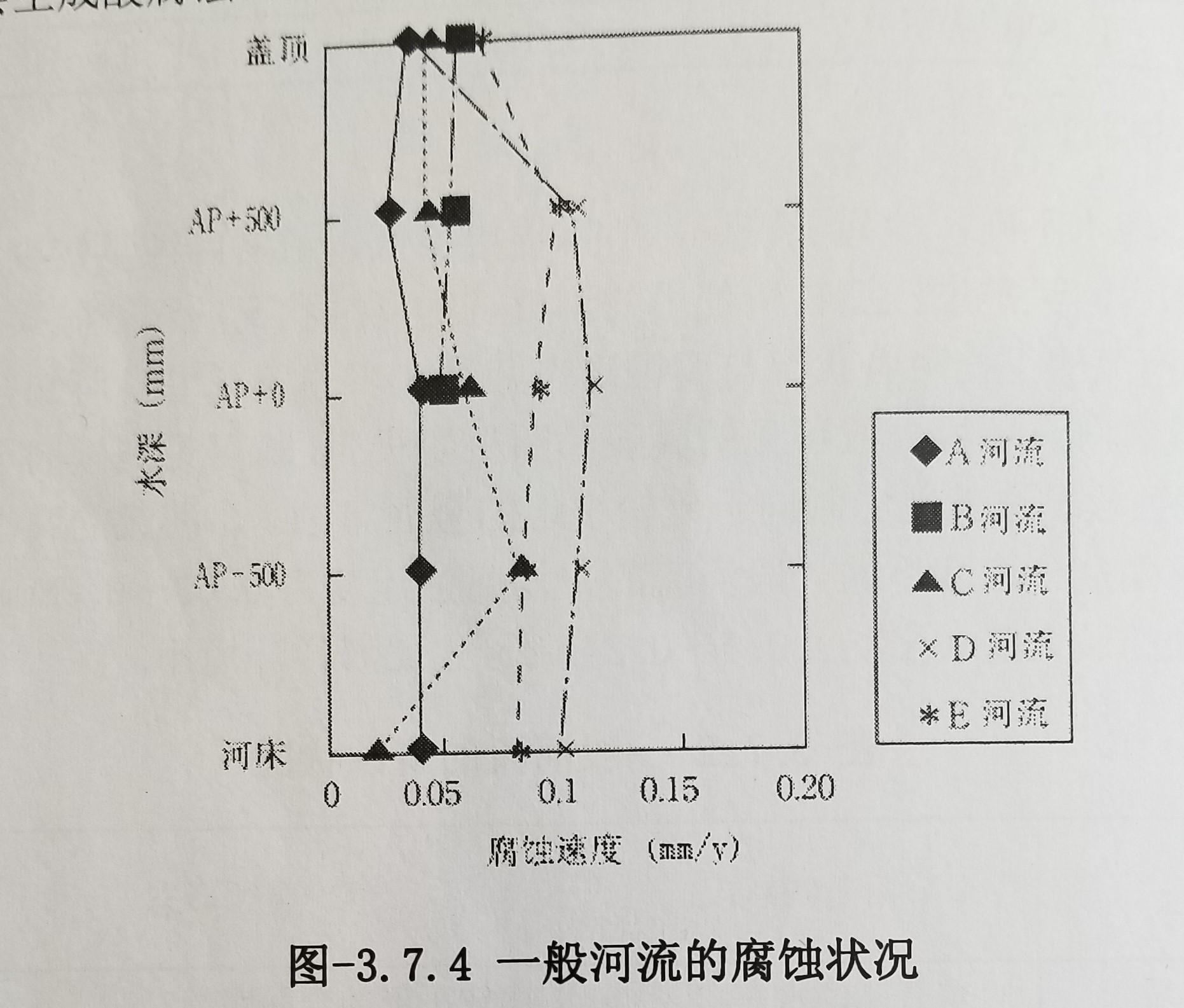

表-3.7.3河流的腐蝕速度與水質(zhì)
|
河流名 |
腐蝕速度（mm/y） |
水質(zhì) |
|||
|
全面腐蝕（平均值） |
局部腐蝕（最大值平均） |
溶解氧（mg/l） |
電流傳導(dǎo)率（μΩ/cm） |
鹽分濃度（cl-mg/l） |
|
|
A河流 |
0.035 |
0.136 |
0.6~1.8 |
600 |
（100以下） |
|
B河流 |
0.054 |
0.101 |
1.05~1.7 |
600 |
55~65 |
|
C河流 |
0.057 |
0.228 |
2.3~0.6 |
450 |
55~65 |
|
D河流 |
0.076 |
- |
0.55~1.93 |
400 |
40~80 |
|
E河流 |
0.077 |
0.237 |
2.15~2.6 |
660 |
50~90 |
注）鹽分濃度（）內(nèi)是從與電流傳導(dǎo)率的關(guān)系曲線推得的值（鋼板樁腐蝕調(diào)查（隅田川外13河流）報(bào)告書(shū)，東京都建設(shè)局，1984年）
但是，必須注意河流的腐蝕量因水質(zhì)有較大變動(dòng)。油性廢液比較多的河流中溶解氧的量較少，無(wú)論在河底，水中，還是水面附近，幾乎沒(méi)有腐蝕。此外，河流污染嚴(yán)重PH值低，流速快，O2的供給擴(kuò)散大時(shí)，腐蝕可能會(huì)出乎意外的大。更進(jìn)一步，如有溫泉水等流入，PH值小于4時(shí)，會(huì)生成酸腐蝕。

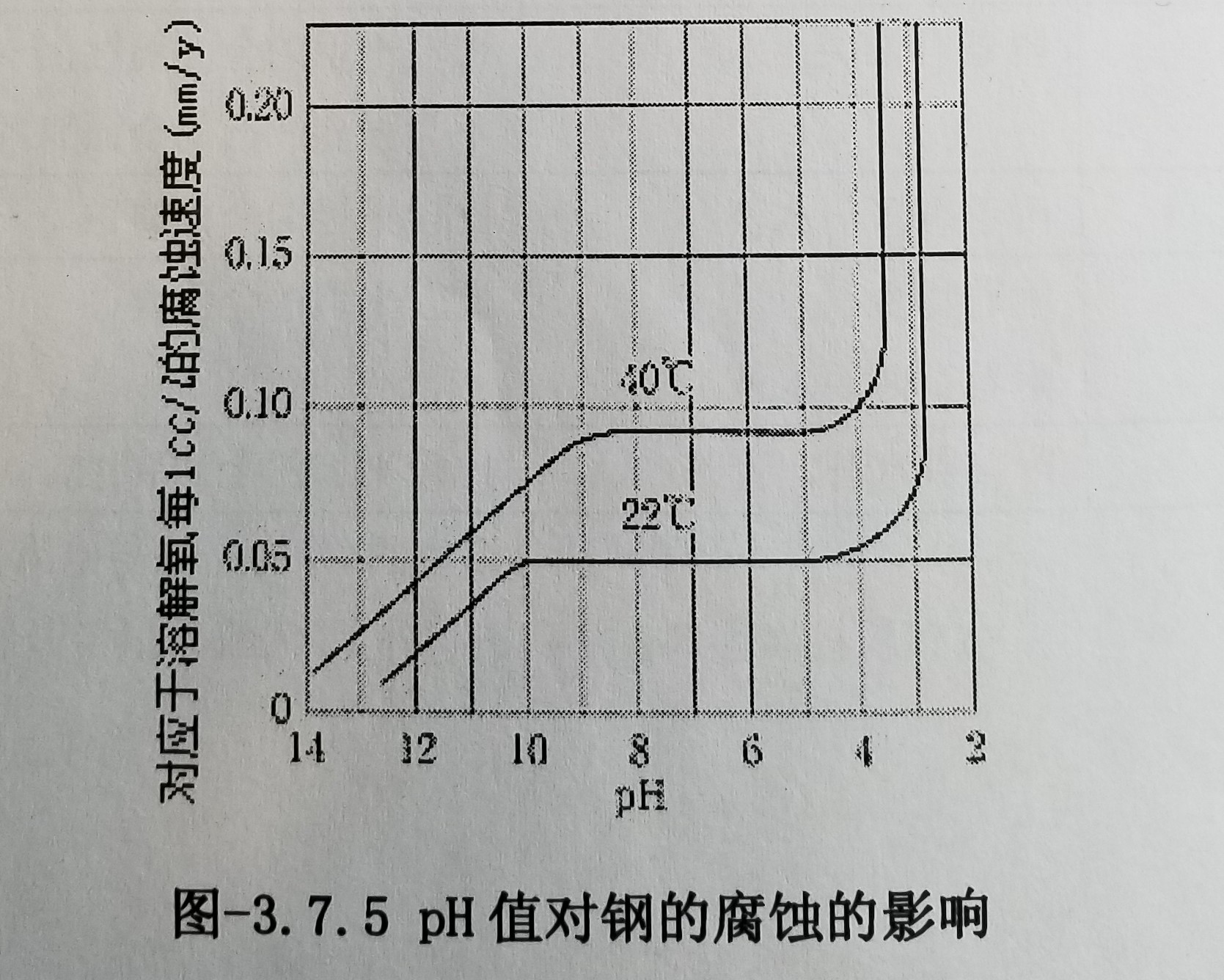

PH值對(duì)軟鋼腐蝕的影響如圖-3.7.5所示。
- 上一條第七章腐蝕與防腐蝕-7.2使用環(huán)境與腐蝕-7.2.2土中腐蝕2020-04-24 09:20:50
- 下一條第七章腐蝕與防腐蝕-7.2使用環(huán)境與腐蝕-7.2.4河流潮汐部的腐蝕2020-04-24 09:20:50
