4.2現場打設鋼板樁單元工法

4.2.1支柱及井桁架結構

鋼板樁單元工法為了沿圓形打入鋼板樁,使用圓形的導向環,所以必需有支持它的支柱和井桁架。使用能承受導向環,井桁架及施工時的上部荷載的支柱。

井桁架雖然僅支持導向環,因?yàn)榕紶枙?huì)兼做打設機械等的平臺,必須采用與其使用要求相適應的構造。支柱打設完成后,在規定的高度安裝設置井桁架用的托架,在其上安裝井桁架的各部件。

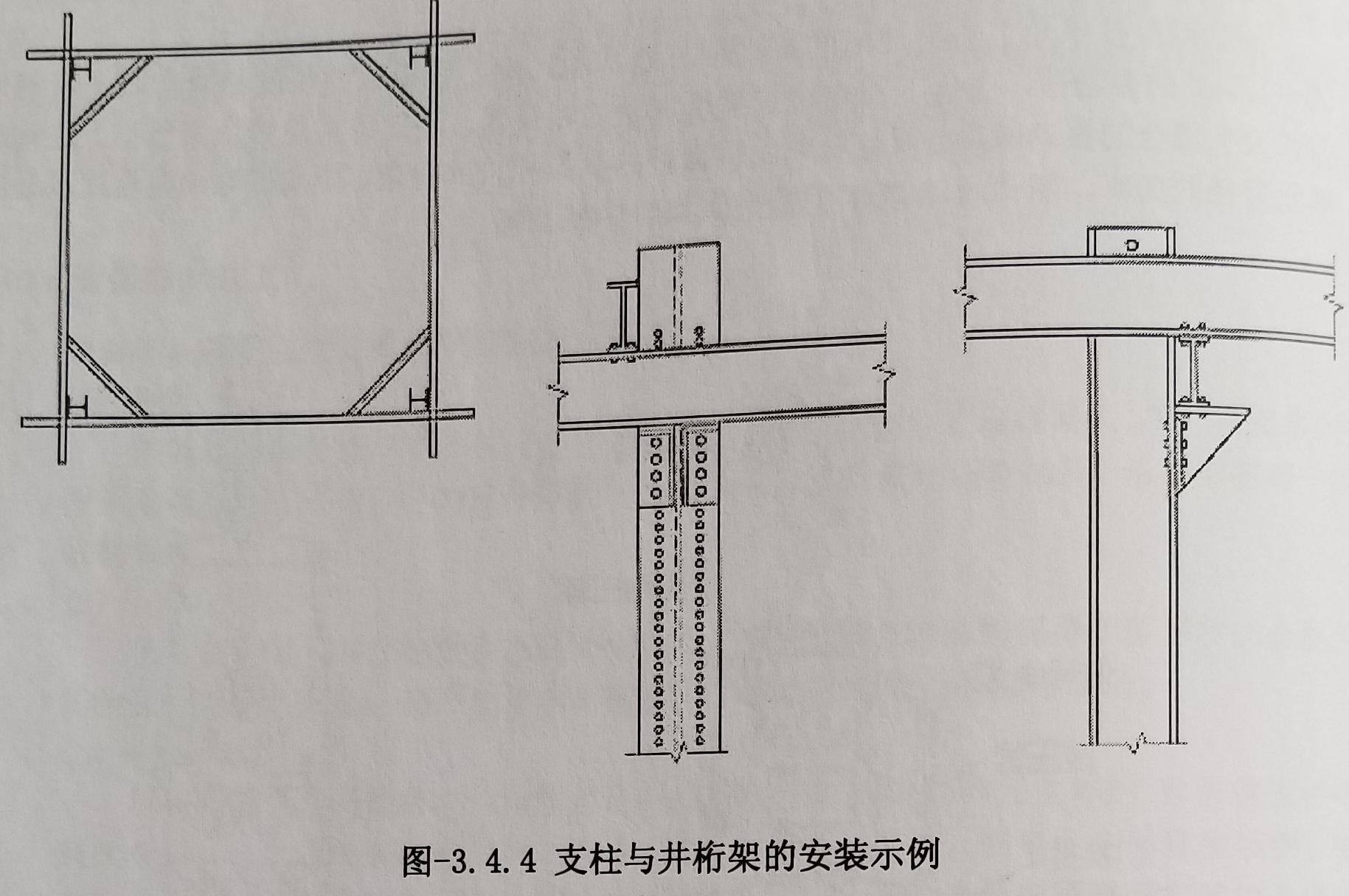

陸上施工時因?yàn)椴灰旒?/span>,在支承樁上直接固定導向環。圖-3.4.4表示了支柱與井桁架的安裝方法。

4.2.2導向環結構

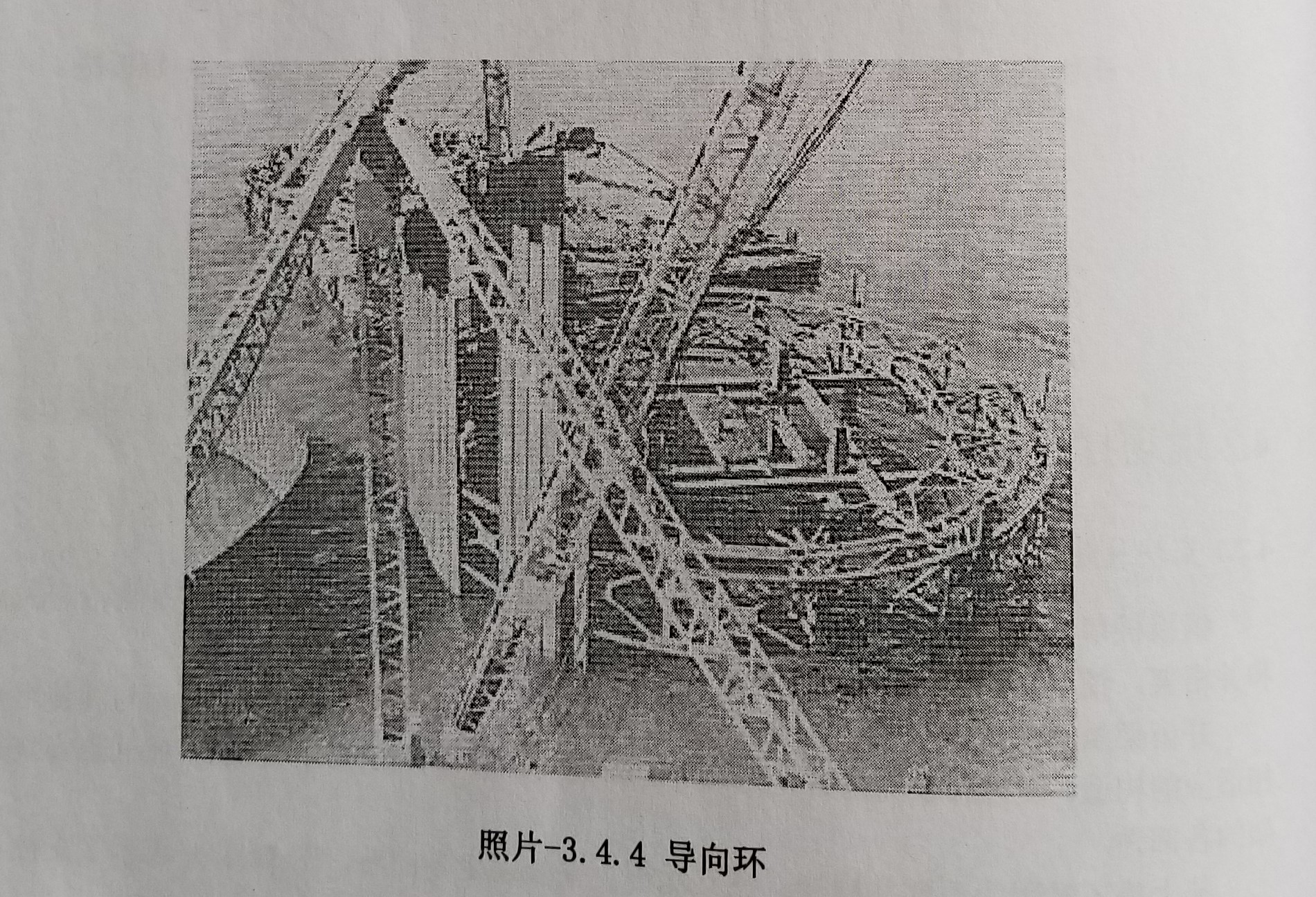

導向環是為了按圓形搭建鋼板樁所采用的圓形的導架，其好壞對搭建、打設的難易和工程有較大影響，因此在設計、制作時必須細心注意。照片-3.4.4表示了導向環的示例。

導向環制作完成后,對上下連接的正圓度,垂直度等必須進行充分檢查。安裝時,為了使導向環的中心與單元中心一致,需從法線方向和法線垂直方向同時進行觀測,正確地進行對中。接著在導向環上劃分鋼板柱的布置位置,安裝導向板樁和導架。導向板樁的數量隨單元直徑,接地條件,經驗等而不同,通常每10~20塊鋼板樁設置一塊。導向板樁的長度通常為5~10m。搭建吋要事先安裝與普通圓弧結合的T形板樁,作為基準的導向板樁的安裝位置就在T形板樁的相鄰位置。

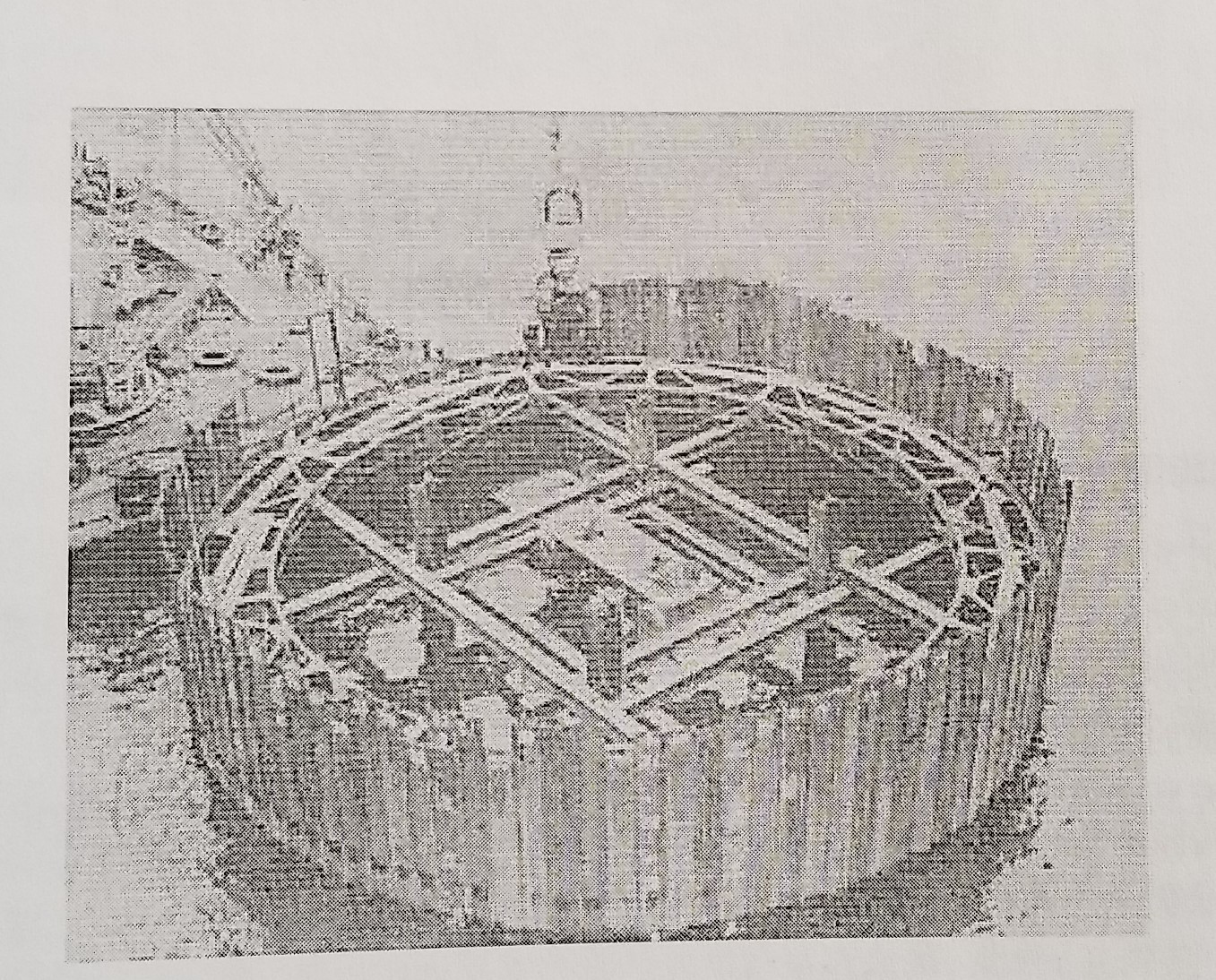

4.2.3鋼板樁的搭建

各導向板樁間的搭建必須順利、正確地進行。為了最初不在T形板樁,接著不在導向板樁上作用有不均勻的力,以導向板樁為中心左右交替搭建。一般鋼板樁的頂部容易張開,搭建最后的鋼板樁時,使用花籃螺絲,繩索或其他適當?shù)墓ぞ咝拚枰拈g隔。即使采用這種方法鋼板樁的搭建也不順利時,可上下移動左右1~3塊已經搭設完的鋼板樁,調整間隔距離。最后,拔出導向板樁,換入主體板樁,完成搭建。

4.2.4鋼板樁的打設

直線形鋼板樁因其形狀特性截面剛性較小,考慮鋼板樁的變形,必須采用每次打設23塊的屏風多段打設。一次的標準打入深度因地基而異,一般軟弱地基最大3m,砂地基最大2m左右。打設通常使用柴油錘。

打設時為了防止單元主體的扭轉,確保圓弧部的搭建精度,從T形板樁開始,連同左右2塊鋼板樁同時打入。以后也是如此,為了使圓弧部成為搭建的基準,這三塊鋼板樁先于其他鋼板樁打設。然后打設導向板樁,和導向板樁間最后搭建的鋼板樁,接著依次打入其間的板樁。如果朝同一方向圍繞打設,鋼板樁易倒下,單元整體有扭轉的傾向,所以必須注意每數10塊左右反向圍繞打設。

圓弧部的打入通常在兩側主體單元打設完成后進行,與主體單元相同要領采取屏風多段打設,注意勿使打設朝同一方向。

4.2.5填充施工

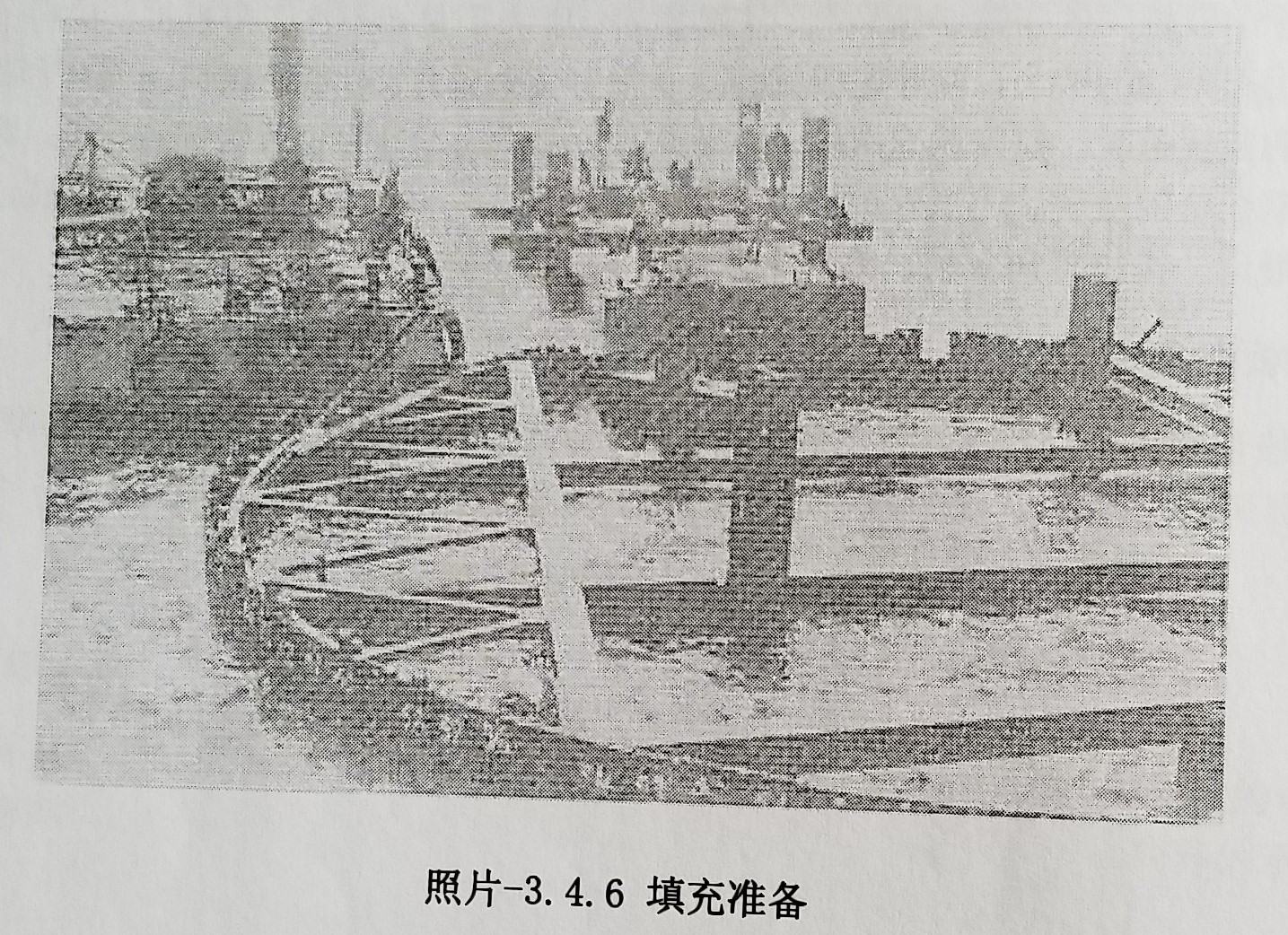

填充時先撤去導向環,井桁架,支柱等,安裝防止單元變形用的填充環。未填充完的單元對于波浪處于非常不穩定的狀態,必須在主體單元,圓弧部打設完后,采用優質的砂迅速進行填充。為了不讓單元偏心,填充在中心部進行,必須密切注意觀測單元和圓弧部的變形、傾斜的狀態。

當填充到全體的80%左右,沒有單元主體變形的危險時,撤去填充環轉用于下一單元。
